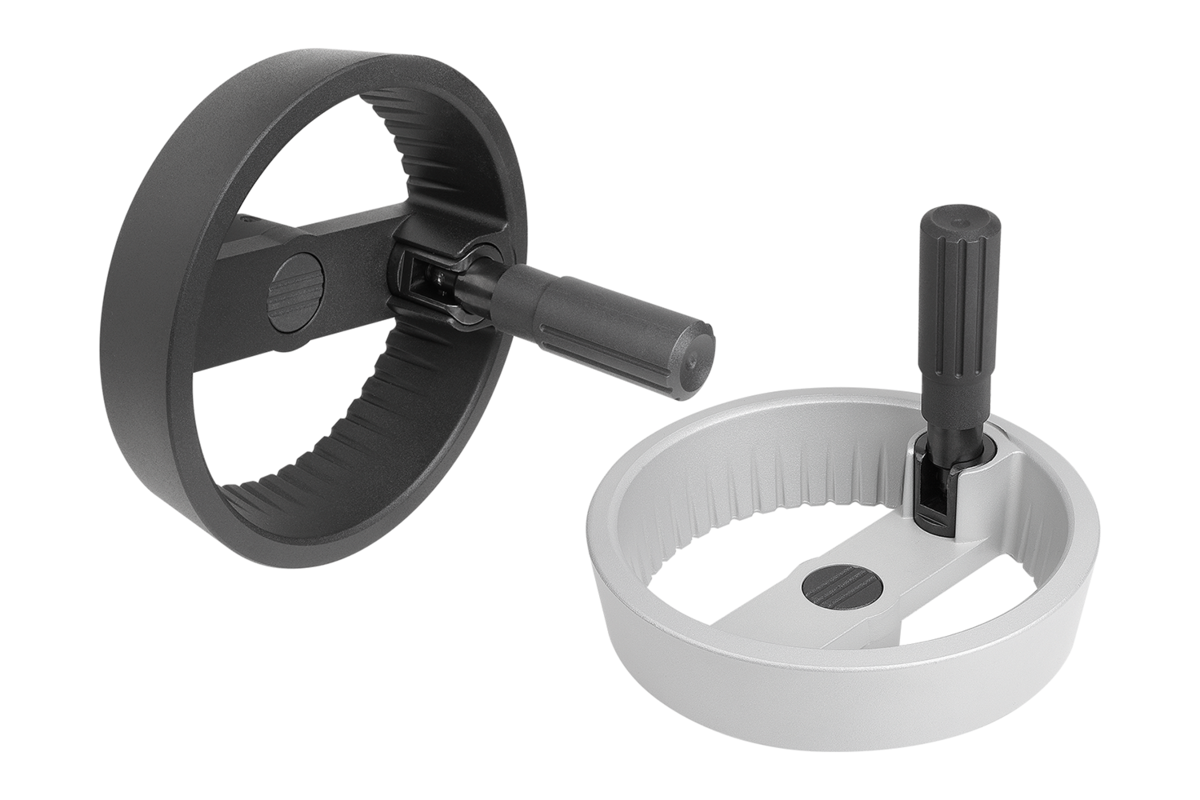

- Design moderne
- noir ou argent
- Multiples possibilités de raccordement
- PoignÈe cylindrique escamotable
Description
Matière

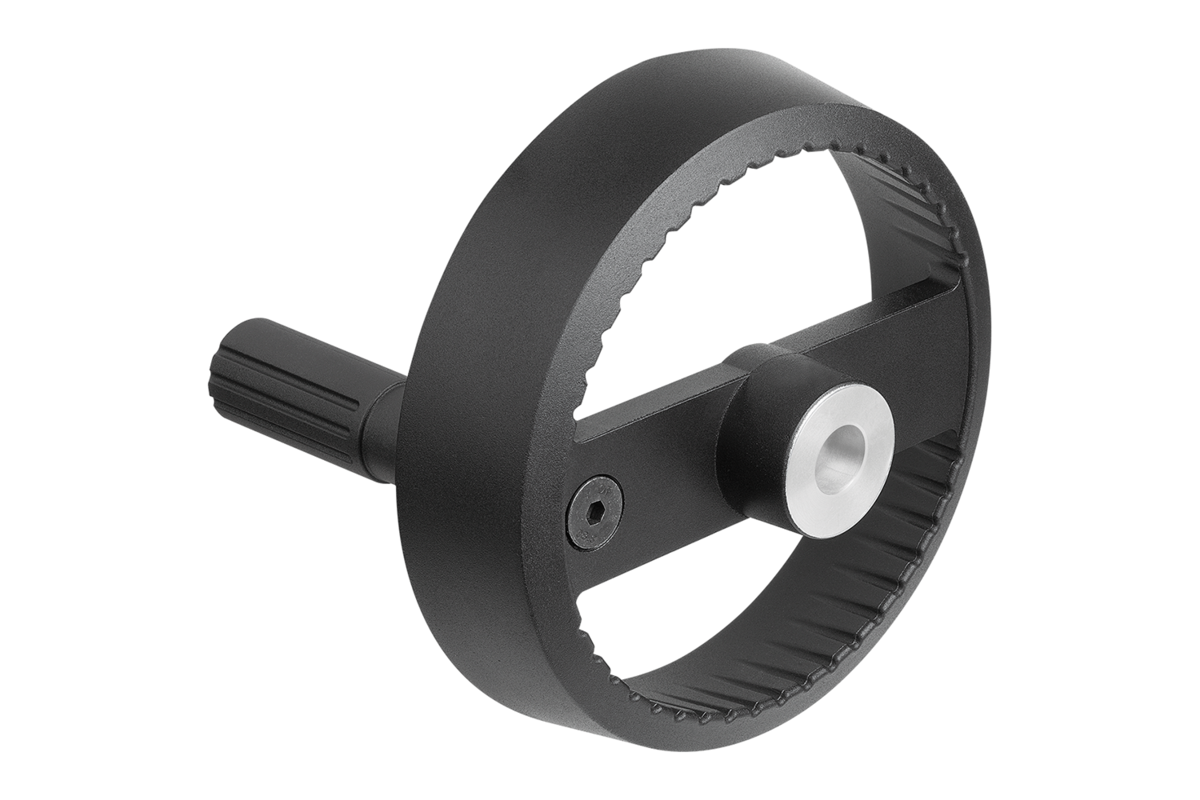

Volant en aluminium.
Poignée cylindrique et cache du moyeu en thermoplastique, noirs.
Axe de la poignée cylindrique en acier bruni.
Tige filetée ISO 4027 en acier classe de résistance 45 H, noire.
Poignée cylindrique et cache du moyeu en thermoplastique, noirs.
Axe de la poignée cylindrique en acier bruni.
Tige filetée ISO 4027 en acier classe de résistance 45 H, noire.
Finition

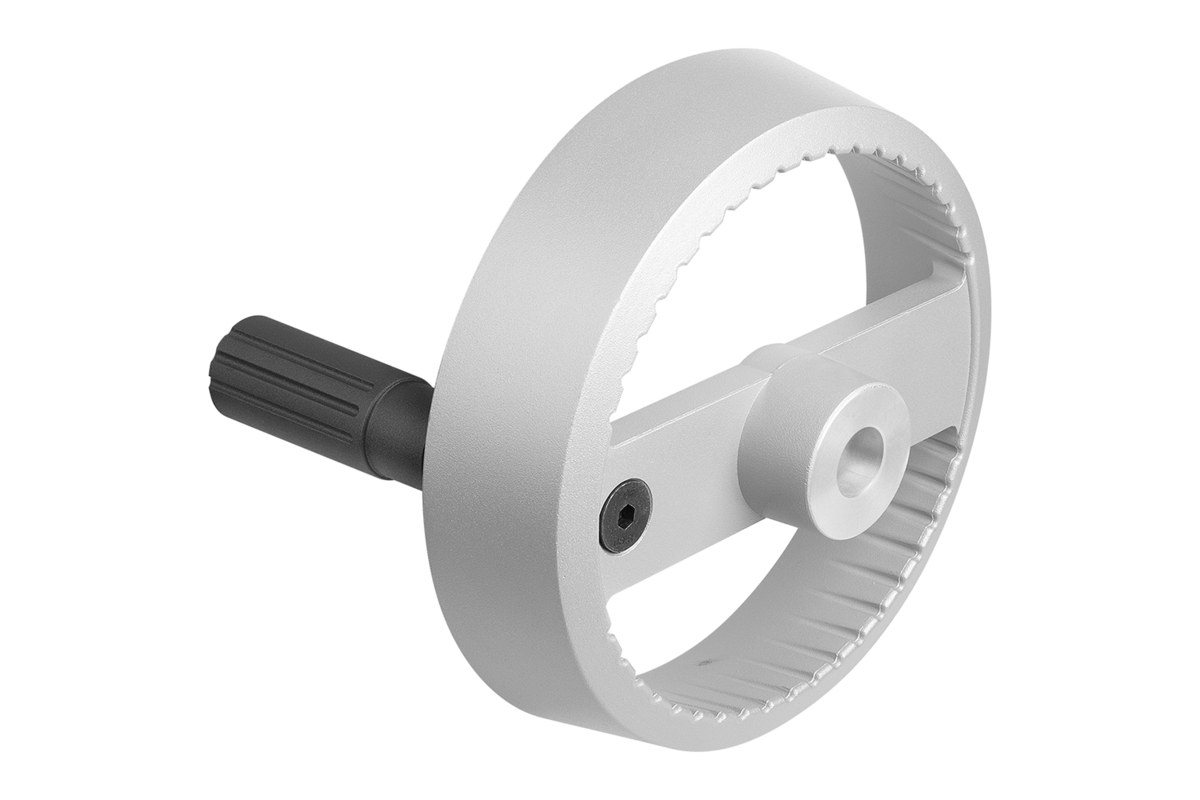

Noir ou avec revêtement par poudre argent.
Nota
Concentricité et planéité de la jante ≤ 0,4 mm.
Montage
Le cache du moyeu est livré non monté.
Les volants se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle d'appui K0173.
Pour les modèles avec alésage transversal, la fixation s'effectue à l'aide d'une tige filetée ISO 4027.
Les volants se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle d'appui K0173.
Pour les modèles avec alésage transversal, la fixation s'effectue à l'aide d'une tige filetée ISO 4027.

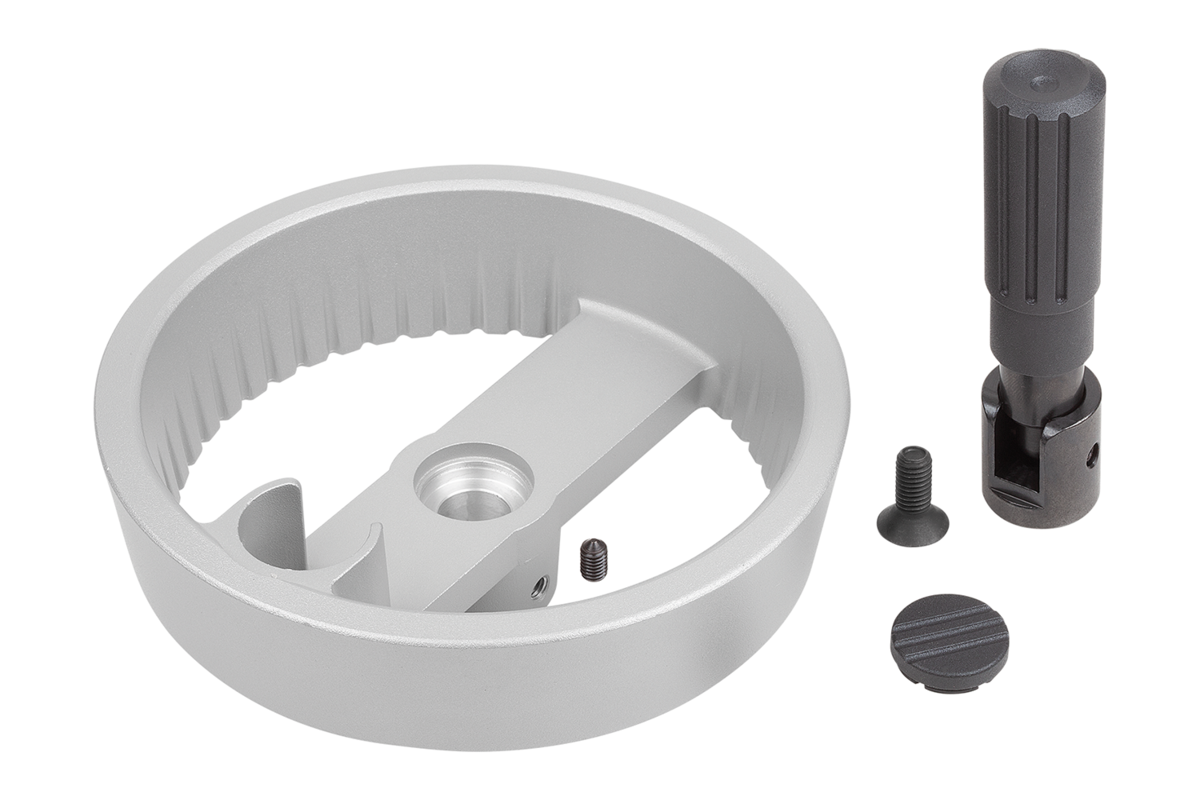

Contenu de la livraison
Volant en aluminium.
Cache du moyeu.
Poignée cylindrique escamotable.
Tige filetée ISO 4027 (modèles avec alésage transversal).
Cache du moyeu.
Poignée cylindrique escamotable.
Tige filetée ISO 4027 (modèles avec alésage transversal).
Indication de dessin

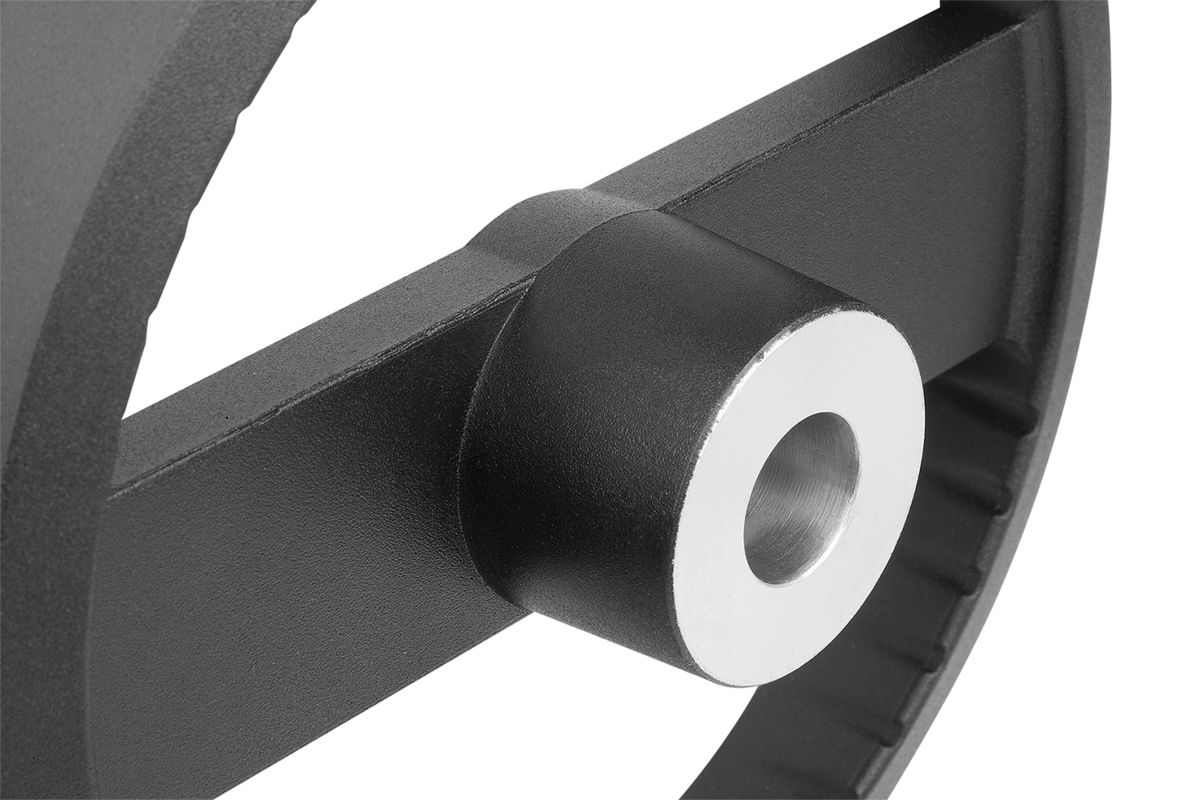

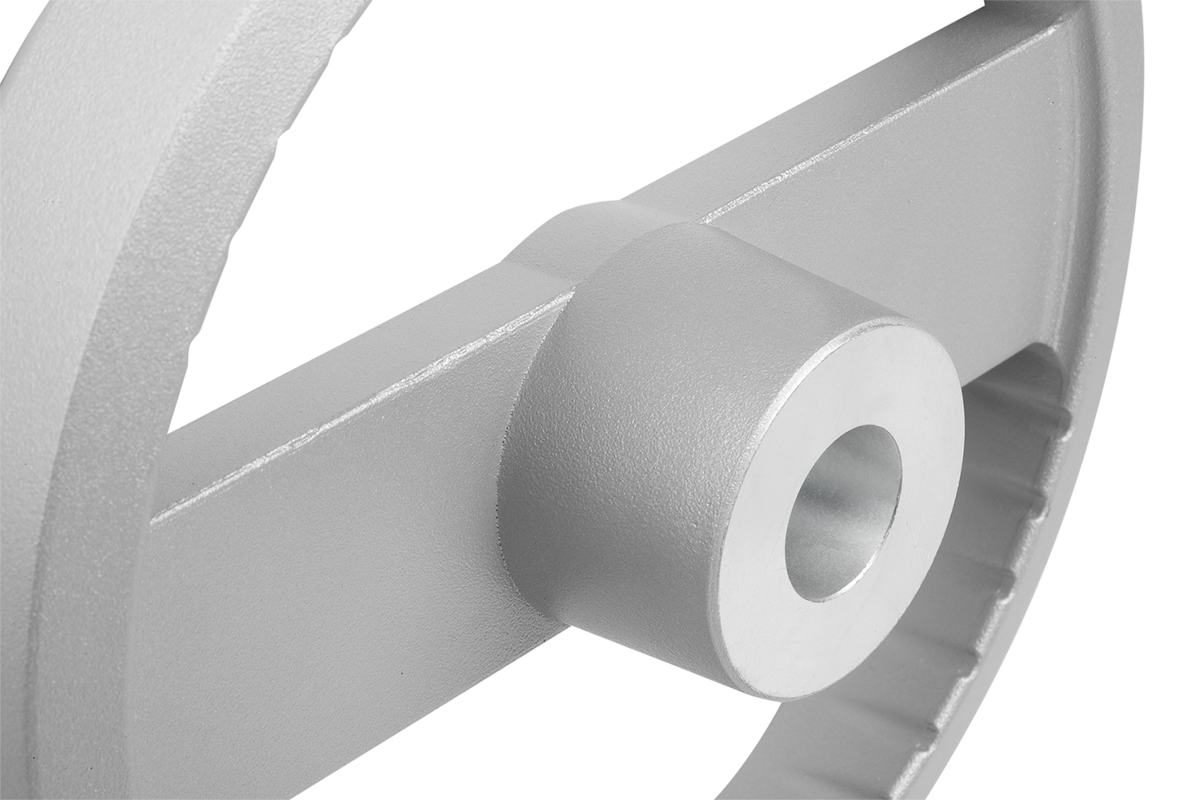

1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette
Accessory
K0173 Rondelle.
K1160 Vis CHC tête courte DIN 6912.
K1160 Vis CHC tête courte DIN 6912.
