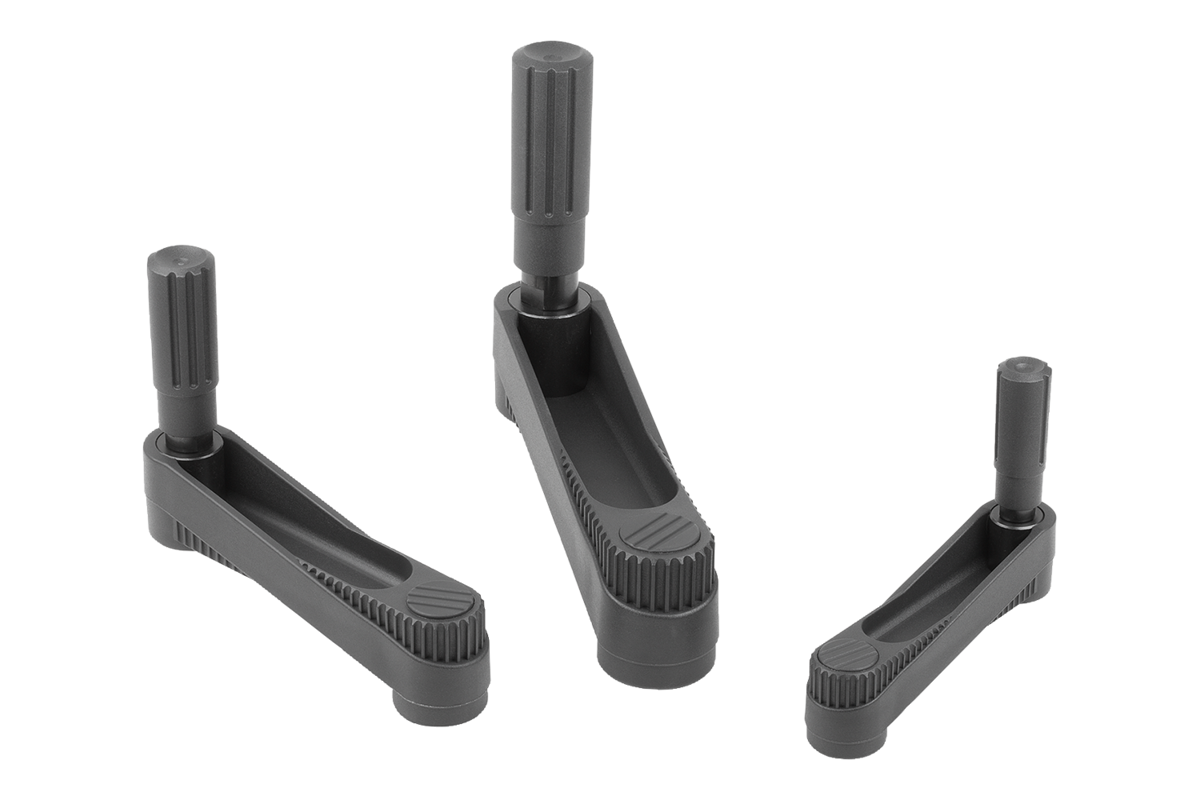

Manivelle et poignée en thermoplastique.

Moyeu et axe de poignée en acier de classe de résistance 5.8 ou en inox 1.4404.

Thermoplastique gris foncé.
Pièces en acier brunies.
Inox brut.

Le cache du moyeu et la poignée cylindrique tournante sont livrés non montés.
Pour le montage, l'axe de la poignée doit être vissé dans l'alésage de positionnement.
Les manivelles se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle DIN 7349.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).

1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette

K1160 Vis CHC à six pans creux, tête courte, DIN 6912.
